مقدمه

تایمرها و نوسان‌سازها از مهم‌ترین اجزای دنیای الکترونیک به شمار می‌روند. اگر بخواهید یک LED ساده را چشمک‌زن کنید، یک موتور را با سرعت قابل تنظیم بچرخانید، یک بوق هشدار بسازید، یا حتی در پروژه‌های پیچیده‌تری مثل رباتیک و اینترنت اشیا زمان‌بندی دقیق داشته باشید، بدون شک به آی‌سی‌های تایمر نیاز پیدا می‌کنید.

در میان صدها تراشه‌ی مختلف، دو خانواده بیش از همه محبوب و پرکاربردند:

  1. آی‌سی NE555 که به عنوان یک تایمر و مولد پالس شناخته می‌شود.
  2. آی‌سی IC4060 که یک شمارنده و اسیلاتور داخلی دارد و برای ایجاد تأخیرهای زمانی طولانی عالی است.

این مقاله یک مرجع کامل برای یادگیری این دو آی‌سی خواهد بود. تمام بخش‌ها به صورت آموزشی نوشته شده‌اند، مثال‌های عملی به همراه توضیحات پایه به پایه ارائه می‌شود و نکات فنی + خطاهای رایج بررسی خواهند شد.

بخش اول: آموزش کامل آی‌سی NE555

معرفی کلی

آی‌سی NE555 یکی از پرکاربردترین تراشه‌های دنیای الکترونیک است. این آی‌سی می‌تواند به‌عنوان تایمر، مولد پالس، نوسان‌ساز یا حتی فلیپ‌فلاپ استفاده شود. کار با آن بسیار ساده است و همین باعث شده تا هم در پروژه‌های دانشجویی و هم در صنایع واقعی به کار برود.

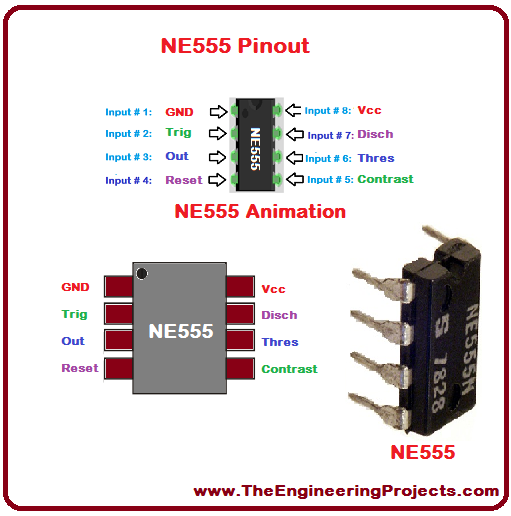

پایه‌های NE555

قبل از هر چیز باید پایه‌ها را بشناسیم:

  1. GND (پایه ۱): زمین مدار.
  2. Trigger (پایه ۲): ورودی تحریک برای شروع تایمر.
  3. Output (پایه ۳): خروجی سیگنال.
  4. Reset (پایه ۴): ریست کردن آی‌سی (اگر استفاده نشود باید به VCC وصل شود).
  5. Control Voltage (پایه ۵): ولتاژ کنترل (برای تغییر آستانه مقایسه‌ها، معمولاً با یک خازن ۱۰nF به زمین وصل می‌شود).
  6. Threshold (پایه ۶): ورودی آستانه برای مقایسه با ولتاژ ۲/۳ Vcc.
  7. Discharge (پایه ۷): خروجی ترانزیستور تخلیه برای خازن زمان‌بندی.
  8. VCC (پایه ۸): تغذیه مثبت (۴٫۵ تا ۱۵ ولت).

حالت مونوستابل (تایمر تک‌پالس)

در این حالت، با هر بار تحریک پایه ۲، خروجی پایه ۳ برای مدت مشخصی High می‌شود.

مدار عملی

قطعات لازم:

  • آی‌سی NE555
  • مقاومت 100kΩ
  • خازن 100µF
  • LED + مقاومت 330Ω
  • کلید فشاری
  • منبع تغذیه 9 ولت

اتصالات پایه به پایه

  • پایه ۱ → زمین
  • پایه ۸ → مثبت 9V
  • پایه ۴ → مستقیم به مثبت (برای غیر فعال کردن ریست)
  • پایه ۵ → خازن ۱۰nF به زمین
  • مقاومت 100kΩ بین پایه ۷ و مثبت 9V
  • خازن 100µF بین پایه ۶ و زمین
  • پایه ۶ و ۲ → به هم متصل
  • کلید فشاری بین پایه ۲ و زمین (برای تحریک تایمر)
  • خروجی پایه ۳ → LED (به همراه مقاومت 330Ω)

نحوه عملکرد

وقتی کلید را فشار می‌دهید، پایه ۲ به زمین وصل می‌شود و ولتاژ آن از ۱/۳ Vcc کمتر می‌شود. این باعث می‌شود خروجی پایه ۳ برای مدتی روشن بماند (مثلاً ۱۱ ثانیه با مقادیر بالا). بعد از تخلیه خازن، خروجی خاموش خواهد شد.

حالت آستابل (مولد موج مربعی)

در این حالت آی‌سی به صورت خودکار سیگنال مربعی تولید می‌کند.

مدار عملی: چشمک‌زن LED

قطعات لازم:

  • آی‌سی NE555
  • مقاومت 10kΩ (R1)
  • مقاومت 100kΩ (R2)
  • خازن 10µF
  • LED + مقاومت 330Ω
  • منبع تغذیه 9 ولت

اتصالات پایه به پایه

  • پایه ۱ → زمین
  • پایه ۸ → مثبت 9V
  • پایه ۴ → مثبت 9V
  • پایه ۵ → خازن ۱۰nF به زمین
  • مقاومت R1 (10kΩ) بین پایه ۸ و پایه ۷
  • مقاومت R2 (100kΩ) بین پایه ۷ و پایه ۶
  • خازن 10µF بین پایه ۶ و زمین
  • پایه ۲ و ۶ به هم متصل
  • خروجی پایه ۳ → LED (به همراه مقاومت 330Ω)

عملکرد

LED به صورت چشمک‌زن روشن و خاموش می‌شود. زمان روشن و خاموش بودن با فرمول محاسبه می‌شود و می‌توانید با تغییر مقدار R2 یا خازن، سرعت چشمک‌زدن را تغییر دهید.

حالت بای‌استابل (Flip-Flop)

در این حالت NE555 مانند یک کلید حافظه‌ای عمل می‌کند.

مدار عملی: روشن/خاموش کردن LED با دو کلید

قطعات لازم:

  • آی‌سی NE555
  • دو کلید فشاری
  • LED + مقاومت 330Ω
  • منبع 9 ولت

اتصالات پایه به پایه

  • پایه ۱ → زمین
  • پایه ۸ → مثبت 9V
  • پایه ۴ → مثبت 9V
  • پایه ۵ → خازن ۱۰nF به زمین
  • کلید اول → بین پایه ۲ و زمین (ست کردن خروجی)
  • کلید دوم → بین پایه ۴ و زمین (ریست کردن خروجی)
  • خروجی پایه ۳ → LED + مقاومت

عملکرد

  • با فشار دادن کلید اول LED روشن می‌شود و روشن می‌ماند.
  • با فشار دادن کلید دوم LED خاموش می‌شود.

پروژه‌های پیشرفته با NE555

  1. دیمر LED یا کنترل سرعت موتور DC
    • آی‌سی در حالت آستابل قرار می‌گیرد.
    • یک پتانسیومتر به جای مقاومت دوم قرار داده می‌شود.
    • خروجی موج PWM تولید می‌کند که می‌تواند شدت نور LED یا سرعت موتور را تغییر دهد.
  2. آژیر پلیسی
    • دو عدد NE555 استفاده می‌شود.
    • اولی فرکانس صوتی (مثلاً 500Hz) تولید می‌کند.
    • دومی فرکانس پایین‌تر (مثلاً 2Hz) تولید می‌کند و پایه کنترل آی‌سی اول را تغییر می‌دهد.
    • نتیجه صدای شبیه آژیر می‌شود.
  3. تایمر رله برای کنترل لوازم خانگی
    • خروجی NE555 به بیس یک ترانزیستور NPN متصل می‌شود.
    • کلکتور ترانزیستور به رله وصل می‌شود.
    • با این روش می‌توانید پمپ آب یا فن را برای زمان مشخصی فعال کنید.

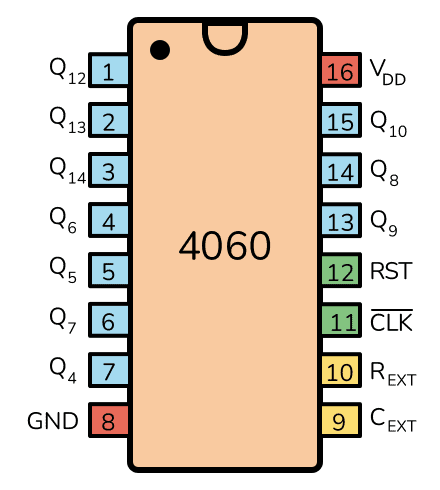

بخش دوم: آی‌سی IC4060 (تایمر و اسیلاتور چندمنظوره)

کاربردهای IC4060

IC4060 به خاطر ترکیب اسیلاتور و شمارنده در یک تراشه، گزینه‌ای عالی برای پروژه‌های متنوع است. برخی از کاربردهای مهم آن عبارت‌اند از:

  1. تایمرهای تأخیر بلندمدت: از چند ثانیه تا چند ساعت، فقط با تغییر R و C.
    • مثال: خاموش شدن خودکار چراغ‌های راه‌پله یا هواکش.
  2. مولد کلاک پایدار برای مدارات دیجیتال:
    • مثال: تغذیه کلاک شمارنده‌ها یا شیفت رجیسترها در پروژه‌های دیجیتال.
  3. سیستم‌های آبیاری اتوماتیک: با اضافه کردن یک رله و پمپ می‌توان هر چند ساعت یک بار آبیاری انجام داد.
  4. کنترل دستگاه‌های خانگی:
    • مثال: تایمر خاموشی خودکار برای تلویزیون یا لامپ مطالعه.
  5. کاربردهای صنعتی: کنترل فن‌ها، هیترها یا دستگاه‌های آزمایشگاهی که نیاز به روشن/خاموش شدن در بازه‌های زمانی مشخص دارند.

مزایای IC4060

  • زمان‌بندی بلند: در حالی که NE555 برای ثانیه‌ها و دقیقه‌ها خوب است، IC4060 می‌تواند ساعت‌ها زمان را پوشش دهد.
  • سادگی مدار: فقط با یک مقاومت و خازن می‌توانید اسیلاتور راه‌اندازی کنید.
  • خروجی‌های متنوع: ۱۰ خروجی مختلف دارد که هر کدام فرکانس تقسیم‌شده‌ای از اسیلاتور هستند.
  • امکان استفاده از کریستال: برای دقت بالا در کاربردهای حساس (مثل ساعت دیجیتال).
  • مصرف توان کم: مناسب برای مدارهای باتری‌خور.

معایب IC4060

  • پیچیدگی بیشتر نسبت به NE555: تازه‌کارها ممکن است در اتصال پایه‌ها گیج شوند.
  • وابستگی زمان به R و C: در حالت RC دقت خیلی بالا نیست و خطا تا چند درصد وجود دارد.
  • نیاز به ترانزیستور در بارهای بزرگ: خروجی‌ها نمی‌توانند مستقیم موتور یا رله‌های بزرگ را درایو کنند.
  • فقط شمارش به بالا دارد: حالت‌های مقایسه‌ای یا برنامه‌ریزی پیچیده ندارد.

خطاهای رایج و روش‌های رفع

  1. اشتباه در ریست (پایه 12):
    • اگر پایه RESET به صورت پیش‌فرض به مثبت وصل باشد، آی‌سی اصلاً شروع به شمارش نمی‌کند.
    • راه‌حل: پایه 12 را به زمین وصل کنید یا با مقاومت پول‌داون نگه دارید.
  2. راه‌اندازی نشدن اسیلاتور RC:
    • گاهی اگر مقاومت خیلی بزرگ (مثلاً بیشتر از 5MΩ) یا خازن خیلی کوچک باشد، اسیلاتور راه نمی‌افتد.
    • راه‌حل: از محدوده استاندارد (۱۰kΩ تا 1MΩ برای R و 10nF تا 100µF برای C) استفاده کنید.
  3. کار نکردن رله یا سوختن ترانزیستور:
    • علت: نداشتن دیود هرزگرد موازی رله.
    • راه‌حل: همیشه یک دیود 1N4007 یا 1N4148 موازی رله ببندید (کاتد به مثبت).
  4. اختلاف زمان واقعی با محاسبات:
    • چون اسیلاتور RC دقیق نیست، زمان عملی ممکن است ۲۰٪ با زمان تئوری فرق داشته باشد.
    • راه‌حل: برای دقت بالا از کریستال 32.768kHz استفاده کنید.
  5. مصرف زیاد رله‌های بزرگ:
    • خروجی مستقیم IC4060 جریان کمی دارد. اگر بار سنگین وصل کنید، آی‌سی آسیب می‌بیند.
    • راه‌حل: حتماً از ترانزیستور NPN یا ماسفت برای درایو بار استفاده کنید.

مثال‌های عملی با توضیح کامل راه‌اندازی

مثال ۱: تایمر خاموشی چراغ راه‌پله

  • ایده: چراغ بعد از فشار دادن کلید ۲ دقیقه روشن بماند.
  • قطعات:
    • IC4060
    • مقاومت 470kΩ
    • خازن 47µF
    • کلید فشاری
    • رله 5V + ترانزیستور + دیود

روش اتصال:

  1. پایه 16 → +9V
  2. پایه 8 → زمین
  3. مقاومت 470kΩ بین پایه 10 و 11
  4. خازن 47µF بین پایه 9 و زمین
  5. کلید فشاری بین پایه 12 و +9V (ریست لحظه‌ای)
  6. خروجی Q13 (پایه 1) → بیس ترانزیستور (از طریق مقاومت 1kΩ)
  7. ترانزیستور → رله → چراغ

راه‌اندازی:

  • وقتی کلید فشاری زده شود، شمارنده ریست و شروع می‌کند.
  • چراغ روشن می‌شود و پس از حدود ۲ دقیقه، خروجی تغییر وضعیت داده و چراغ خاموش می‌شود.

مثال ۲: تایمر آبیاری هوشمند

  • ایده: هر ۱۲ ساعت پمپ آب گیاه برای ۵ دقیقه روشن شود.
  • قطعات:
    • IC4060
    • کریستال 32.768kHz
    • دو خازن 33pF
    • مقاومت 100kΩ
    • ترانزیستور + رله + پمپ آب

روش اتصال:

  1. پایه 9 و 10 → دو سر کریستال
  2. دو خازن 33pF بین پایه‌های 9، 10 و زمین
  3. مقاومت 100kΩ بین پایه 11 و 9
  4. پایه 12 → زمین
  5. خروجی Q14 (پایه 3) → بیس ترانزیستور (از طریق مقاومت 1kΩ)
  6. رله → پمپ آب

راه‌اندازی:

  • IC4060 با کریستال به‌طور بسیار دقیق شمارش می‌کند.
  • خروجی Q14 هر ۱۲ ساعت تغییر وضعیت می‌دهد.
  • این تغییر وضعیت باعث روشن‌شدن پمپ برای مدت معینی می‌شود.

مثال ۳: مولد کلاک برای مدار دیجیتال

  • ایده: تولید پالس برای یک شمارنده BCD.
  • قطعات:
    • IC4060
    • مقاومت 10kΩ
    • خازن 100nF

روش اتصال:

  1. مقاومت 10kΩ بین پایه 10 و 11
  2. خازن 100nF بین پایه 9 و زمین
  3. پایه 12 → زمین
  4. خروجی Q4 (پایه 7) → ورودی کلاک شمارنده BCD

راه‌اندازی:
مدار شروع به تولید پالس مربعی می‌کند. شمارنده BCD با این کلاک کار کرده و نمایشگر سون‌سگمنت اعداد را تغییر می‌دهد.

✍️ حالا بخش دوم کامل شد: هم مثال‌های عملی توضیح داده شد، هم کاربردها، مزایا، معایب و خطاهای رایج.


بخش سوم: مقایسه، کاربردها و جمع‌بندی NE555 و IC4060

مقایسه کامل NE555 و IC4060

ویژگیNE555IC4060

نوعتایمر / مولد پالستایمر / اسیلاتور / شمارنده
محدوده زمان‌بندیمیکروثانیه تا چند دقیقهثانیه تا چند ساعت یا حتی روز
حالت‌های کاریمونوستابل، آستابل، بای‌استابلاسیلاتور RC/کریستال + تقسیم فرکانس (Q4-Q14)
خروجیتا 200mA مستقیمخروجی ضعیف، نیاز به ترانزیستور برای بار زیاد
دقتمتوسط (تحت تأثیر تغییرات Vcc و R/C)بالا با کریستال، متوسط با RC
سادگی مداربسیار سادهنسبت به NE555 کمی پیچیده‌تر
کاربردمدارهای کوتاه مدت، چشمک‌زن، PWMتایمرهای طولانی، آبیاری هوشمند، مولد کلاک دیجیتال
مزیت ویژهارزان، سریع، قابل استفاده در پروژه‌های کوتاه مدتقابلیت ایجاد زمان‌های طولانی و تقسیم فرکانس‌های مختلف

کاربردهای ترکیبی NE555 و IC4060

گاهی برای پروژه‌های حرفه‌ای نیاز داریم هر دو آی‌سی با هم کار کنند. مثال‌ها:

۱. سیستم چراغ راه‌پله پیشرفته

  • هدف: ترکیب تایمر کوتاه مدت NE555 با تایمر طولانی IC4060.
  • روش کار:
    • NE555 در حالت آستابل: LED چشمک‌زن کوتاه مدت یا سیگنال صوتی هشدار
    • IC4060 در حالت مونوستابل یا با کریستال: تایمر خاموشی طولانی (مثلاً ۱۰ دقیقه)
  • اتصال: خروجی IC4060 رله را کنترل می‌کند و NE555 LED را چشمک می‌زند تا اطلاع‌رسانی کند.

۲. سیستم آبیاری هوشمند پیشرفته

  • هدف: فعال شدن پمپ با زمان دقیق و ایجاد سیگنال هشدار قبل از شروع آبدهی.
  • روش کار:
    • IC4060: تایمر طولانی (هر ۱۲ ساعت فعال شود)
    • NE555: تولید بوق کوتاه یا چشمک LED ۵ دقیقه قبل از پمپاژ
  • اتصال: خروجی IC4060 ترانزیستور رله پمپ را کنترل می‌کند و NE555 هم مدار هشدار را در همان زمان تغذیه می‌کند.

مزایا و معایب استفاده ترکیبی

مزایا:

  • کنترل همزمان زمان کوتاه و بلند
  • افزایش قابلیت اطلاع‌رسانی به کاربر
  • انعطاف در تنظیمات دقیق زمان و فرکانس

معایب:

  • پیچیدگی مدار بیشتر می‌شود
  • مصرف توان نسبتاً بالاتر
  • نیاز به محاسبات دقیق برای همگام‌سازی دو تایمر

نکات عملی برای استفاده در پروژه‌ها

  1. تغذیه مناسب: همیشه ولتاژ مناسب هر آی‌سی را تأمین کنید (NE555: 5-15V، IC4060: 3-15V).
  2. استفاده از خازن‌های بای‌پس: یک خازن 100nF نزدیک پایه تغذیه هر آی‌سی، نویز و ناپایداری را کاهش می‌دهد.
  3. درایو بار با ترانزیستور یا ماسفت: مخصوصاً برای رله‌ها و موتورهای DC
  4. تنظیم دقیق زمان: اگر دقت بالا لازم دارید، از کریستال برای IC4060 استفاده کنید.
  5. محافظت از خروجی: برای جلوگیری از آسیب به آی‌سی‌ها، همیشه دیود هرزگرد روی رله و بار سلفی قرار دهید.

پروژه‌های صنعتی و خانگی پیشنهادی

۱. کنترل روشنایی هوشمند

  • ترکیب NE555 و IC4060 برای روشن و خاموش کردن چراغ‌ها با بازه‌های زمانی متفاوت.
  • امکان هشدار قبل از خاموش شدن یا روشن شدن.

۲. تایمر آبیاری و گلخانه

  • IC4060 زمان‌بندی طولانی برای پمپ آب
  • NE555 تولید سیگنال هشدار قبل از فعال شدن پمپ
  • امکان تنظیم دقیق زمان‌های کوتاه و بلند

۳. سیستم هشدار و امنیت

  • NE555: تولید صدای آژیر کوتاه یا LED چشمک‌زن
  • IC4060: تایمر طولانی برای رله یا سیگنال هشدار
  • مناسب برای سیستم‌های خانه هوشمند یا کارخانه‌ها

جمع‌بندی نهایی

  • NE555 برای پروژه‌های کوتاه‌مدت و لحظه‌ای، ایجاد پالس، چشمک‌زن، و PWM مناسب است.
  • IC4060 برای تایمرهای طولانی، سیستم‌های دقیق، آبیاری خودکار و تولید کلاک دیجیتال ایده‌آل است.
  • ترکیب هر دو آی‌سی امکان ایجاد پروژه‌های پیشرفته با کنترل زمان کوتاه و بلند را فراهم می‌کند.
  • رعایت نکات اتصال پایه، محافظت از خروجی‌ها و استفاده از خازن‌های بای‌پس برای عملکرد پایدار حیاتی است.
