آموزش جامع آی‌سی‌های تقویت‌کننده (Op-Amp و Audio Amplifier)
تقویت‌کننده‌ها از پرکاربردترین و بنیادی‌ترین اجزای الکترونیک هستند. تقریباً در هر دستگاه الکترونیکی که به نوعی با سیگنال‌های ضعیف سروکار دارد، می‌توان اثری از یک آی‌سی تقویت‌کننده مشاهده کرد. از ضبط‌صوت‌ها و سیستم‌های صوتی خودرو گرفته تا تجهیزات پزشکی، سنسورهای صنعتی، مدارهای رباتیک و حتی گجت‌های ساده خانگی، همه و همه به نوعی نیازمند تقویت سیگنال هستند.
در این مقاله جامع و آموزشی، به معرفی و بررسی دقیق چند آی‌سی پرکاربرد تقویت‌کننده می‌پردازیم:
- LM324 و LM358 (آپ‌امپ‌های پرکاربرد و ارزان)
- TL081 / TL082 / TL084 (آپ‌امپ‌های سریع‌تر و با کیفیت بالاتر)
- TDA2003 / TDA2030 / TDA2050 (آمپلی‌فایرهای صوتی توان بالا)
- LM386 (آمپلی‌فایر کوچک و محبوب برای اسپیکرهای جیبی)
بخش ۱: آشنایی با آی‌سی‌های تقویت‌کننده
تعریف کلی آی‌سی تقویت‌کننده (Op-Amp)
آی‌سی تقویت‌کننده عملیاتی (Operational Amplifier یا به اختصار Op-Amp) یک مدار مجتمع است که توانایی تقویت سیگنال‌های بسیار ضعیف را دارد. این تقویت‌کننده‌ها به صورت گسترده در مدارهای آنالوگ استفاده می‌شوند.
ویژگی اصلی یک آپ‌امپ ایده‌آل:
- بهره تقویت بی‌نهایت
- مقاومت ورودی بی‌نهایت (جریان ورودی تقریباً صفر)
- مقاومت خروجی نزدیک به صفر
- پهنای باند نامحدود
البته در دنیای واقعی این ویژگی‌ها محدود هستند، اما همچنان آپ‌امپ‌ها بهترین گزینه برای طراحی مدارهای دقیق هستند.
بخش ۲: معرفی آی‌سی LM358
مشخصات کلی LM358
LM358 یک آی‌سی دوگانه (Dual Op-Amp) است؛ یعنی داخل یک پکیج ۸ پین، دو تقویت‌کننده عملیاتی مجزا قرار دارد. این ویژگی باعث شده که این آی‌سی برای طراحی مدارهای ساده و کم‌هزینه بسیار محبوب باشد.
- تعداد آپ‌امپ‌ها: ۲ عدد در یک آی‌سی
- تغذیه: ۳ تا ۳۲ ولت (تک‌پل یا دوبل)
- جریان خروجی: تا 20mA
- پکیج: DIP8 یا SMD
پایه‌های LM358
- OUT1: خروجی تقویت‌کننده اول
- IN-1: ورودی منفی تقویت‌کننده اول
- IN+1: ورودی مثبت تقویت‌کننده اول
- VCC- (GND): زمین تغذیه
- IN+2: ورودی مثبت تقویت‌کننده دوم
- IN-2: ورودی منفی تقویت‌کننده دوم
- OUT2: خروجی تقویت‌کننده دوم
- VCC+: ولتاژ مثبت تغذیه
مثال عملی ۱: مقایسه‌کننده ساده با LM358
هدف: ساخت یک مدار هشدار ولتاژ که وقتی ولتاژ از حد مشخصی بالاتر رفت، LED روشن شود.
قطعات مورد نیاز:
- ۱ عدد LM358
- ۱ عدد LED
- ۱ عدد مقاومت 1kΩ برای LED
- ۲ عدد مقاومت 10kΩ برای تقسیم ولتاژ
- منبع تغذیه 5V
نحوه اتصال:
- پایه 4 → زمین
- پایه 8 → VCC (مثلاً 5 ولت)
- ورودی مثبت (پایه 3) ← ولتاژ مرجع (تقسیم مقاومتی 5V به 2.5V)
- ورودی منفی (پایه 2) ← سیگنال ولتاژ متغیر (مثلاً از یک سنسور)
- خروجی (پایه 1) → LED + مقاومت سری → زمین
روش کار:
اگر ولتاژ ورودی (پایه 2) از ولتاژ مرجع (پایه 3) بیشتر شود، خروجی صفر خواهد شد. در غیر این صورت خروجی به سمت VCC می‌رود و LED روشن می‌شود.
کاربرد عملی:
می‌توان از این مدار به‌عنوان هشدار کم‌ولتاژ باتری استفاده کرد.
مزایا و معایب LM358
مزایا:
- قیمت پایین
- امکان استفاده با تغذیه تک (مثبت + زمین)
- مناسب برای پروژه‌های ساده
معایب:
- سرعت کم (Slew Rate پایین)
- نویز نسبتاً زیاد
- توان خروجی محدود
خطاهای رایج در LM358 و رفع آن‌ها
- اشباع خروجی: خروجی نمی‌تواند به طور کامل به ولتاژ تغذیه برسد (مثلاً در 5 ولت، خروجی نهایتاً 4.2 ولت می‌شود). → راه‌حل: استفاده از آپ‌امپ Rail-to-Rail در پروژه‌های دقیق.
- نویز زیاد: در پروژه‌های حساس، نویز ورودی باعث خطا می‌شود. → راه‌حل: استفاده از خازن‌های بای‌پس و فیلتر RC.
- گرمایش زیاد: در صورت اتصال اشتباه پایه‌ها یا بار سنگین. → راه‌حل: اضافه کردن ترانزیستور Buffer برای بارهای سنگین.
بخش ۳: معرفی آی‌سی LM324
مشخصات کلی LM324
LM324 یک آی‌سی چهارگانه (Quad Op-Amp) است که در یک پکیج ۱۴ پایه، ۴ تقویت‌کننده عملیاتی مستقل ارائه می‌دهد.
- تعداد آپ‌امپ‌ها: ۴ عدد در یک آی‌سی
- تغذیه: ۳ تا ۳۲ ولت
- جریان خروجی: تا 20mA
- پکیج: DIP14 یا SMD
پایه‌های LM324
- پایه‌های 1، 7، 8 و 14: خروجی‌ها
- پایه‌های 2، 3، 5، 6، 9، 10، 12، 13: ورودی‌ها
- پایه 4: VCC+
- پایه 11: GND
مثال عملی ۲: مدار تقویت‌کننده صدا با LM324
هدف: تقویت سیگنال ضعیف میکروفون برای راه‌اندازی بلندگو کوچک.
قطعات مورد نیاز:
- ۱ عدد LM324
- میکروفون خازنی
- مقاومت 10kΩ و 100kΩ
- خازن 10µF
- اسپیکر کوچک 0.5W
- تغذیه 9V
نحوه اتصال:
- پایه 11 → زمین
- پایه 4 → VCC (9 ولت)
- میکروفون ← سری با مقاومت بایاس 10k → ورودی مثبت تقویت‌کننده اول
- ورودی منفی ← تقسیم مقاومتی برای گین
- خروجی (پایه 1) ← اسپیکر + خازن کوپلینگ → زمین
روش کار:
سیگنال ضعیف میکروفون (چند میلی‌ولت) به کمک تقویت‌کننده داخلی LM324 تا حدی تقویت می‌شود که اسپیکر بتواند آن را پخش کند.
کاربرد عملی:
ساخت یک میکروفون کوچک یا تقویت‌کننده صدا برای مدارهای ساده.
مزایا و معایب LM324
مزایا:
- چهار تقویت‌کننده در یک تراشه → صرفه‌جویی در فضا
- تغذیه گسترده و ساده
- بسیار ارزان و در دسترس
معایب:
- محدودیت سرعت و پهنای باند
- مناسب نبودن برای پروژه‌های صوتی حرفه‌ای
خطاهای رایج در LM324
- سیگنال اعوجاجی: در فرکانس‌های بالا دچار اعوجاج می‌شود → راه‌حل: استفاده از آپ‌امپ سریع‌تر مثل TL082.
- پایین بودن ولتاژ خروجی: مشابه LM358 خروجی Rail-to-Rail نیست.
- گرما در بار سنگین: نیاز به ترانزیستور کمکی دارد.
معرفی آپ‌امپ‌های حرفه‌ای‌تر و آمپلی‌فایرهای صوتی کوچک
در بخش اول مقاله، با آی‌سی‌های LM358 و LM324 آشنا شدیم که جزء آپ‌امپ‌های ارزان‌قیمت و پرکاربرد بازار هستند. دیدیم چگونه می‌توان از آن‌ها برای پروژه‌های ساده‌ای مثل مدار مقایسه‌کننده، هشدار ولتاژ یا تقویت سیگنال میکروفون استفاده کرد.
در این بخش دوم، وارد دنیای آپ‌امپ‌های حرفه‌ای‌تر (TL081, TL082, TL084) و همچنین یکی از محبوب‌ترین آی‌سی‌های آمپلی‌فایر صوتی کوچک یعنی LM386 می‌شویم. علاوه بر معرفی، به مثال‌های عملی با جزئیات کامل پایه‌به‌پایه، کاربردها، مزایا و معایب و خطاهای رایج آن‌ها نیز می‌پردازیم.
بخش ۱: معرفی خانواده TL08x (TL081, TL082, TL084)
مشخصات کلی
خانواده TL08x شامل چند نوع آپ‌امپ با کیفیت بالاتر نسبت به LM358/LM324 است. این آی‌سی‌ها به دلیل داشتن نویز پایین، سرعت بالاتر و پهنای باند گسترده، در پروژه‌های صوتی، تجهیزات اندازه‌گیری و مدارات دقیق بسیار پرکاربرد هستند.
- TL081 → تک آپ‌امپ (یک تقویت‌کننده در یک آی‌سی)
- TL082 → دو آپ‌امپ (مشابه LM358)
- TL084 → چهار آپ‌امپ (مشابه LM324)
ویژگی‌ها
- ولتاژ تغذیه: ±3V تا ±18V (دوپل) یا 6 تا 36V (تک‌پل)
- پهنای باند: حدود 3MHz (خیلی بیشتر از LM358 با 1MHz)
- Slew Rate: حدود 13V/µs (بسیار سریع‌تر از LM358 با 0.3V/µs)
- نویز پایین و کیفیت سیگنال بهتر
پایه‌های TL082 (به‌عنوان نمونه)
- خروجی A
- ورودی منفی A
- ورودی مثبت A
- Vcc+
- ورودی مثبت B
- ورودی منفی B
- خروجی B
- Vcc-
مثال عملی ۱: فیلتر صوتی اکتیو با TL082
هدف: ساخت یک فیلتر پایین‌گذر (Low Pass Filter) برای حذف نویزهای فرکانس بالا از سیگنال صوتی.
قطعات مورد نیاز:
- ۱ عدد TL082
- مقاومت‌های 10kΩ و 22kΩ
- خازن‌های 100nF و 47nF
- منبع تغذیه ±12V
- ورودی صوتی (مثلاً از گوشی موبایل)
- خروجی به اسپیکر یا آمپلی‌فایر
نحوه اتصال:
- پایه 4 → +12V
- پایه 8 → -12V
- سیگنال ورودی صوتی ← سری با مقاومت و خازن → ورودی مثبت آپ‌امپ A
- خروجی (پایه 1) → خازن کوپلینگ → اسپیکر یا آمپلی‌فایر
- ورودی منفی (پایه 2) ← شبکه RC فیدبک برای تنظیم فرکانس قطع
روش کار:
این مدار فرکانس‌های بالاتر از حدود 3 کیلوهرتز را حذف می‌کند و سیگنال صوتی تمیزتری ارائه می‌دهد.
کاربرد عملی:
در سیستم‌های صوتی خانگی یا خودرو برای بهبود کیفیت صدا.
مزایا و معایب TL082
مزایا:
- سرعت بسیار بالا
- کیفیت صدای عالی
- نویز بسیار کم
- مناسب برای پروژه‌های صوتی حرفه‌ای
معایب:
- نیاز به تغذیه ±Vcc برای بهترین عملکرد
- نسبت به LM358/LM324 گران‌تر
- حساسیت بیشتر به نویز منبع تغذیه
خطاهای رایج TL08x و رفع آن‌ها
- اعوجاج در صورت تغذیه تک‌پل 5V → راه‌حل: استفاده از ±12V یا حداقل تغذیه 9V.
- حساسیت به نویز تغذیه → راه‌حل: خازن بای‌پس 100nF نزدیک پایه‌های تغذیه.
- اتصال اشتباه پایه Vcc- → در تغذیه تک، باید به زمین وصل شود؛ در تغذیه دوبل، به -Vcc.
بخش ۲: معرفی آی‌سی LM386
مشخصات کلی
LM386 یکی از پرطرفدارترین آی‌سی‌های آمپلی‌فایر صوتی کوچک است. این تراشه برای ساخت اسپیکرهای جیبی، رادیوهای پرتابل و پروژه‌های دانشجویی فوق‌العاده محبوب است.
- ولتاژ تغذیه: 4 تا 12V
- توان خروجی: حدود 0.5W تا 1W
- تعداد پایه‌ها: 8
- بسیار کم‌هزینه و ساده در راه‌اندازی

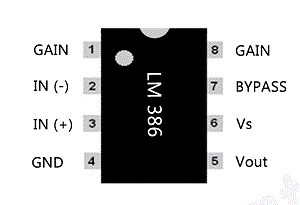

پایه‌های LM386
- Gain → برای تنظیم بهره با خازن یا مقاومت
- Gain → مشابه پایه 1
- ورودی مثبت
- GND
- خروجی به اسپیکر
- Vcc+ (5 تا 12V)
- بای‌پس (برای کاهش نویز)
- Gain

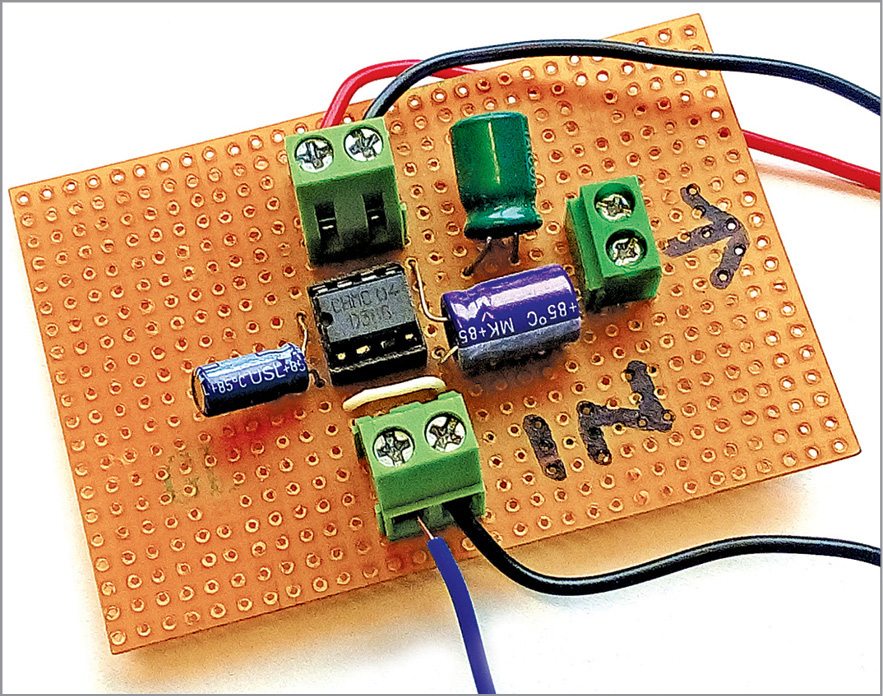

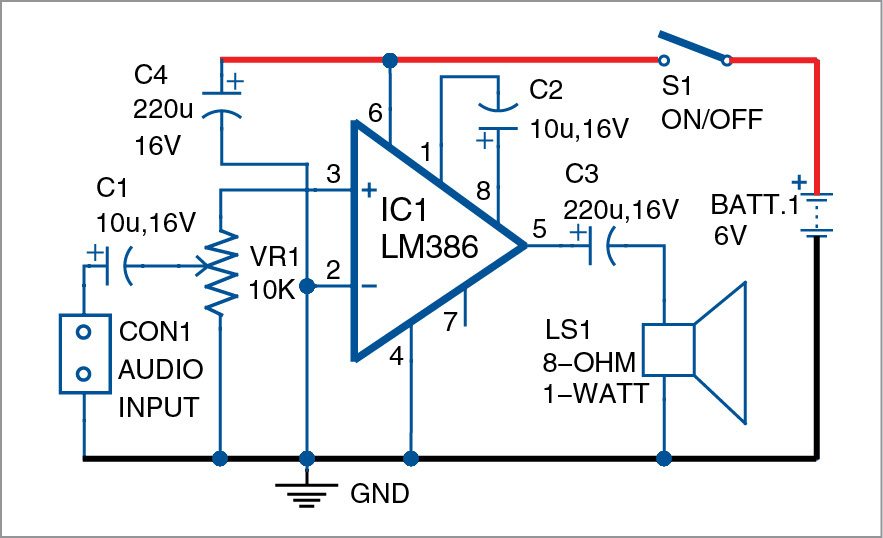

مثال عملی ۲: ساخت اسپیکر جیبی با LM386
هدف: طراحی یک مدار اسپیکر ساده و کم‌هزینه با ورودی AUX.
قطعات مورد نیاز:
- ۱ عدد LM386
- خازن‌های 10µF، 100µF، 220µF
- مقاومت 10Ω
- اسپیکر کوچک 8Ω/1W
- ورودی صوتی AUX (جک 3.5mm)
- منبع تغذیه 9V باتری
نحوه اتصال:
- پایه 6 → +9V
- پایه 4 → زمین
- ورودی صدا (AUX) → خازن 10µF → پایه 3
- خروجی (پایه 5) → سری با مقاومت 10Ω و خازن 220µF → اسپیکر
- پایه‌های 1 و 8 → خازن 10µF بینشان (برای افزایش بهره تا 200)
- پایه 7 → خازن 100nF به زمین (کاهش نویز)
روش کار:
سیگنال صوتی ضعیف ورودی تقویت می‌شود و توان کافی برای راه‌اندازی اسپیکر کوچک فراهم می‌گردد.
کاربرد عملی:
ساخت اسپیکر پرتابل، سیستم صوتی کوچک برای پروژه‌های الکترونیک، یا تقویت‌کننده ساده برای رادیو.
مزایا و معایب LM386
مزایا:
- بسیار ساده و کم‌هزینه
- نیاز به قطعات جانبی کم
- قابلیت کار با باتری
- محبوب در پروژه‌های دانشجویی
معایب:
- توان خروجی پایین (فقط برای اسپیکر کوچک)
- نویز قابل توجه در ولتاژ بالا
- کیفیت صوتی متوسط
خطاهای رایج LM386 و رفع آن‌ها
- نویز زیاد یا وزوز در خروجی:
- علت: زمین‌بندی نامناسب یا خازن بای‌پس ضعیف.
- رفع: استفاده از خازن 100nF نزدیک پایه 6 و پایه 4.
- اعوجاج شدید در صدا:
- علت: بهره زیاد (Gain بالا).
- رفع: حذف خازن بین پایه 1 و 8 یا کاهش مقدار آن.
- گرمایش آی‌سی:
- علت: اتصال اسپیکر با امپدانس پایین‌تر از 8Ω یا ولتاژ بیش از 12V.
- رفع: استفاده از اسپیکر 8Ω و ولتاژ مناسب.
آمپلی‌فایرهای صوتی توان بالا (TDA2003 / TDA2030 / TDA2050) + جمع‌بندی و پروژه‌های ترکیبی
در دو بخش قبلی، با آپ‌امپ‌های پرکاربرد مانند LM358، LM324 و خانواده TL08x آشنا شدیم و همچنین آی‌سی کوچک و محبوب LM386 را بررسی کردیم. اکنون نوبت به آی‌سی‌های توان بالا می‌رسد که نقش اساسی در سیستم‌های صوتی خانگی و خودرو دارند. خانواده TDA یکی از شناخته‌شده‌ترین تقویت‌کننده‌های صوتی کلاس AB است که توانایی تولید توان خروجی چندین وات با کیفیت مناسب را دارد.
در این بخش:
- ابتدا به معرفی دقیق TDA2003، TDA2030 و TDA2050 می‌پردازیم.
- سپس چند پروژه عملی کامل با جزئیات پایه‌به‌پایه طراحی می‌کنیم.
- در ادامه، مزایا و معایب، خطاهای رایج و روش رفع آن‌ها را بررسی می‌کنیم.
- در انتها یک جدول مقایسه جامع بین تمام آی‌سی‌های معرفی‌شده ارائه می‌دهیم و کاربردهای صنعتی و خانگی آن‌ها را دسته‌بندی می‌کنیم.
بخش ۱: معرفی آی‌سی‌های خانواده TDA
۱. آی‌سی TDA2003
- ولتاژ تغذیه: 8 تا 18 ولت (مناسب برای سیستم‌های 12V خودرو)
- توان خروجی: حدود 10 وات روی بار 2Ω
- کاربرد اصلی: سیستم صوتی خودرو، رادیوهای قابل‌حمل
۲. آی‌سی TDA2030
- ولتاژ تغذیه: ±9 تا ±18 ولت (تک یا دوبل)
- توان خروجی: حدود 14 وات روی بار 4Ω با تغذیه ±18V
- اعوجاج کل (THD): کمتر از 0.5%
- کاربرد: آمپلی‌فایر صوتی خانگی، اسپیکرهای رومیزی
۳. آی‌سی TDA2050
- ولتاژ تغذیه: ±9 تا ±25 ولت
- توان خروجی: تا 32 وات روی بار 4Ω
- اعوجاج بسیار پایین (0.03%)
- کیفیت صوتی بالا و مناسب سیستم‌های Hi-Fi
- نیاز به هیت‌سینک بزرگ برای دفع حرارت
بخش ۲: مثال‌های عملی با جزئیات کامل
مثال عملی ۱: ساخت آمپلی‌فایر خودرو با TDA2003
هدف: تقویت صدا برای یک اسپیکر خودرو 10 وات.
قطعات مورد نیاز:
- ۱ عدد TDA2003
- مقاومت 2.2Ω، 100Ω
- خازن‌های 100nF، 220µF، 470µF
- اسپیکر خودرو 4Ω یا 2Ω
- هیت‌سینک آلومینیومی
- منبع تغذیه 12V (باتری خودرو)
نحوه اتصال پایه‌ها:
- پایه 1: ورودی صدا → خازن 220nF → سیگنال AUX یا رادیو
- پایه 2: زمین ورودی سیگنال
- پایه 3: خروجی → اسپیکر → زمین
- پایه 4: زمین تغذیه
- پایه 5: +12V
روش کار:
سیگنال صوتی از AUX وارد می‌شود، در داخل آی‌سی تقویت می‌گردد و سپس با توان حدود 10 وات به اسپیکر منتقل می‌شود.
کاربرد عملی:
سیستم‌های پخش خودرو یا رادیوهای پرقدرت 12 ولتی.
مثال عملی ۲: ساخت آمپلی‌فایر خانگی 18 وات با TDA2030
هدف: ساخت یک اسپیکر رومیزی با کیفیت مناسب برای پخش موسیقی.
قطعات مورد نیاز:
- ۱ عدد TDA2030
- مقاومت‌های 22kΩ، 680Ω
- خازن‌های 1µF، 100µF، 2200µF
- اسپیکر 8Ω/20W
- تغذیه دوبل ±15V (یا منبع تک 18V با خازن کوپلینگ)
نحوه اتصال پایه‌ها:
- پایه 1: ورودی صدا ← خازن 1µF ← مقاومت تقسیم ولتاژ
- پایه 2: ورودی منفی ← مقاومت فیدبک از خروجی
- پایه 3: زمین
- پایه 4: خروجی → اسپیکر ← زمین
- پایه 5: +Vcc
روش کار:
با فیدبک مقاومتی بهره مدار تنظیم می‌شود. خروجی توان کافی برای درایو اسپیکر 8Ω دارد.
کاربرد عملی:
ساخت اسپیکر دسکتاپ یا آمپلی‌فایر برای تلویزیون.
مثال عملی ۳: آمپلی‌فایر Hi-Fi با TDA2050
هدف: تقویت صدای باکیفیت برای سیستم‌های صوتی حرفه‌ای.
قطعات مورد نیاز:
- ۱ عدد TDA2050
- مقاومت‌های 22kΩ، 680Ω، 2.2Ω
- خازن‌های 1µF، 100nF، 4700µF
- اسپیکر 4Ω/30W
- تغذیه دوبل ±18V تا ±22V
- هیت‌سینک بزرگ
نحوه اتصال پایه‌ها:
- پایه 1: ورودی صدا ← خازن کوپلینگ 1µF
- پایه 2: ورودی منفی ← شبکه فیدبک از خروجی (مقاومت 22kΩ با مقاومت 680Ω)
- پایه 3: زمین
- پایه 4: خروجی به اسپیکر
- پایه 5: +Vcc / -Vcc
روش کار:
سیگنال ورودی پس از تقویت با کیفیت بالا و توان 25-30 وات به اسپیکر منتقل می‌شود.
کاربرد عملی:
سیستم‌های صوتی خانگی Hi-Fi، آمپلی‌فایر گیتار الکتریک.
بخش ۳: مزایا، معایب و خطاهای رایج
مزایا
- توان خروجی بالا
- کیفیت صدای مناسب (به‌ویژه TDA2050)
- در دسترس بودن و قیمت مناسب
- طراحی ساده و نیاز به قطعات جانبی کم
معایب
- نیاز به هیت‌سینک بزرگ (به دلیل داغ شدن در توان بالا)
- حساسیت به نویز منبع تغذیه
- نیاز به ولتاژ نسبتاً بالا برای توان زیاد
خطاهای رایج و رفع آن‌ها
- وزوز در خروجی:
- علت: زمین‌بندی نادرست یا نویز منبع تغذیه
- رفع: استفاده از خازن‌های صافی بزرگ (4700µF) و زمین مشترک صحیح
- داغ شدن بیش از حد آی‌سی:
- علت: استفاده از اسپیکر با امپدانس پایین‌تر از مقدار توصیه‌شده یا هیت‌سینک ناکافی
- رفع: استفاده از اسپیکر 4Ω یا 8Ω و نصب هیت‌سینک مناسب
- اعوجاج در ولوم بالا:
- علت: کمبود ولتاژ تغذیه یا بار بیش از حد
- رفع: استفاده از منبع تغذیه با جریان کافی و ولتاژ مناسب
بخش ۴: جدول مقایسه جامع
آی‌سی نوع ولتاژ تغذیه توان خروجی کاربرد اصلی مزایا معایب
| LM358 | Dual Op-Amp | 3-32V | 20mA خروجی | مدارهای ساده، سنسور | ارزان، آسان | سرعت پایین |
| LM324 | Quad Op-Amp | 3-32V | 20mA خروجی | پروژه‌های ساده، سنسورها | ۴ آپ‌امپ در یک تراشه | پهنای باند کم |
| TL082 | Dual Op-Amp | ±3 تا ±18V | چند ده mA | فیلتر صوتی، پردازش سیگنال | سرعت بالا، نویز کم | نیاز به تغذیه بالا |
| LM386 | Audio Amp کوچک | 4-12V | 0.5-1W | اسپیکر جیبی | ساده، ارزان | توان پایین |
| TDA2003 | Audio Amp | 8-18V | 10W | خودرو | قدرت مناسب | کیفیت متوسط |
| TDA2030 | Audio Amp | ±9 تا ±18V | 14-18W | اسپیکر خانگی | کیفیت خوب | نیاز به هیت‌سینک |
| TDA2050 | Audio Amp | ±9 تا ±25V | 25-32W | Hi-Fi | کیفیت عالی | حرارت بالا |
بخش ۵: پروژه‌های ترکیبی
- مدار میکروفون + آپ‌امپ + آمپلی‌فایر:
- LM358 برای تقویت سیگنال میکروفون
- TDA2030 برای تقویت توان و پخش از اسپیکر
- سیستم هشدار صوتی:
- LM324 برای پردازش سیگنال سنسور
- LM386 برای تقویت صدای هشدار
- سیستم صوتی خودرو:
- TL082 برای فیلتر و پردازش صدا
- TDA2003 برای تقویت توان و پخش
جمع‌بندی نهایی
- آی‌سی‌های LM358 و LM324 بهترین گزینه برای پروژه‌های ساده و ارزان هستند.
- خانواده TL08x برای کاربردهای حرفه‌ای‌تر، پردازش سیگنال و صوت با کیفیت بالا استفاده می‌شوند.
- آی‌سی LM386 یک انتخاب فوق‌العاده برای ساخت اسپیکرهای جیبی و پروژه‌های دانشجویی است.
- خانواده TDA2003 / TDA2030 / TDA2050 راه‌حل ایده‌آل برای ساخت سیستم‌های صوتی خودرو، خانگی و Hi-Fi می‌باشند.
با شناخت کامل مزایا، معایب، خطاهای رایج و روش‌های رفع آن‌ها، می‌توانیم پروژه‌های الکترونیکی مطمئن‌تر و حرفه‌ای‌تری طراحی کنیم.
یک نمونه عملی با LM386
LM386 Based Audio Amplifier
دیدگاه خود را بنویسید
